Все о электронных вакуумных приборах!

[Bob 86]

6н7с  , 50г и 62г.  У лампы 50г анод несколько отличается по цвету и конструкции от более поздних ламп:





















[omegatron 80]

Попала мне действительно весьма редкая лампочка--выходной пентод типа "15А6С". Светлана(?), 40 год.

Видимо это прородитель такой лампы как "6Ф6С".



Маркировка крупным планом:

[checha 270]

Где-то прочитать про этот тип лампы 15А6С и год производства можно?





[ingOK 31]

10 часов назад, checha сказал:

Где-то прочитать про этот тип лампы 15А6С ... можно?





На сайте уважаемого Клапауция сказано, что краткое описание есть в болгарской книге "Характеристики на електронни лампи." 56-го года.

[checha 270]

Спасибо. Применялась в приёмнике Москва, производства Ростокинской фабрики культтоваров, перед войной. Поэтому и нет их, этих лампочек.



В 20.12.2022 в 21:03, omegatron сказал:

Попала мне действительно весьма редкая лампочка--выхрдной пентод типа "15А6С". Светлана(?), 40 год.

Видимо это прородитель такой лампы как "6Ф6С".



Касательно прародительства имею сомнение, поскольку американские 6ф6 вовсю выпускались уже, а заключить в стекло была не проблема. Итого - скорее 25Пхх и 30Пхх.



ПС. Про приёмник - Радиофронт, 6 номер 1941 год.

[omegatron 80]

Попало еще несколько наших бронированных лампочек, но видимо это наши советские копии с американских образчиков.



1) Лампа типа "6АС7". Питерская "Светлана", 48 год.



2) Лампа типа "6SH7". Новосибирский "НЭВЗ", 48 год.



3) Лампа со странным типом, а точней с одной из букв в ее аббревиатуре--"12S(?)7" (Отзеркаленная "Г" с загогулиной внизу). Питерская "Светлана", 48 год.

Что это может быть, я не знаю.



Маркировка крупным планом:

[1Ж24Б 27]

12SJ7 ?

[boatsman 2]

В 21.12.2022 в 21:05, ingOK сказал:

краткое описание есть в болгарской книге



Есть. В табличке указано PL83 = 15а6. Накал 15В 0,3А.

[checha 270]

Поэтому и стал искать сам. Там цоколь даже другой.

[boatsman 2]

Да, в книжке цоколь 9-штырьковый.

[boatsman 2]

В общем, в этой болгарской книжке американская 15А6.



А вот тут 15А6С.



https://frank.pocnet.net/short/054/2/220.pdf

[Krtek 15]

Про 15А6С в книге: Федоров. Краткий справочник по радиолампам, 49г

[omegatron 80]

Наконец-то собралась вся серия ранних типов ламп с вторичной эмиссией серии "6В"--"6В1П", "6В2П" и "6В3С. Среди них имеются ранние образцы "6В1П" датированные 59 годом еще из опытной партии с штампом "ОПЫТНАЯ" производства саратовского Рефлектора.

Серийные номера у них написаны на слюде аквадагом.



[checha 270]

Красивые изделия! Вы бы нам рассказали ещё, где и для чего они нужны были.

 Любителей звука они совсем никогда не интересовали, поэтому фотографий и информации мало.

[omegatron 80]

А что тут рассказывать, по ним и так информации предостаточно, а повторять как попугай, ну как-то совсем отсохло...

[Bob 86]

12 часов назад, checha сказал:

Красивые изделия!  где и для чего они нужны были.



Добавлю небольшой комментарий

За счет высокой крутизны такие лампы применялись, например в усилителях и генераторах наносекундного диапазона :

http://www.kinterun.ru/node/radiovolna/170/index.shtml



[neizv 39]

Переходные процессы 6В3С. Отпирающие импульсы с генератора на лавинном транзисторе (tнар по 0,1-0,9 <1нс). Эпюры сняты со второго динода и анода соответственно. Rн = 500 Ом.

[Виктор 101]

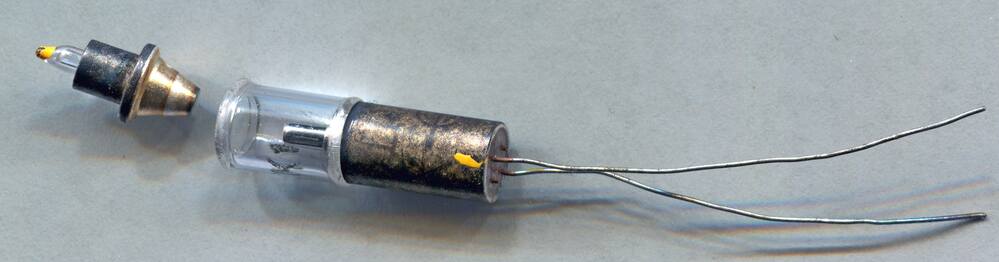

Диод, просто диод. Сам развалился - я его об этом не просил.)))







[checha 270]

Та же картина с 6С50Д. Гибли в массовых количествах после долгого хранения.

[Виктор 101]

6В1П





[omegatron 80]

Попалась весьма нечастая металлическая "жабка" типа "6Х6". Светлана(?), 41 год.



[checha 270]

В 21.12.2022 в 22:05, ingOK сказал:

На сайте уважаемого Клапауция сказано, что краткое описание есть в болгарской книге "Характеристики на електронни лампи." 56-го года.

Про 15А6С.

Обидно за державу стало. Нашёл её параметры в Гинкине, вот год издания не скажу точно, но думаю, что послевоенный. На книге не найти - поистрепалась хорошо. Страница 484.



Кстати, замечательная энциклопедия для радиолюбителей и по сей день. Максимальная информация. В том числе  и американским сопротивлениям.

[omegatron 80]

Еще парочка  старичков военного периода ВОВ.



1) "УБ-110". Фрязинский "Рений", 43 год.

Примечательна коричневым цветом материала цоколя.



2) Весьма нечастая версия лампы "6Ф6М". Новосибирский "НЭВЗ", 45 год.

Также материал цоколя коричневый.

[checha 270]

Над 6F6 как только не экспериментировали. По моему была и с  - М1 в конце. Надо бы всю линейку в кучу собрать. Начиная с металлической. В смысле сфоткать всю компанию.

[omegatron 80]

На этот раз ионные газоразрядные приборы--необычные ксеноновые лампы!



1)  Довольно монструозные советские ксеноновые индукционные лампы с высокочастотной накачкой--"ВКсШ-10000" и более слабая сестричка--"ФБ-3000".

Лампа в форме кварцевого яйца с каналом в виде кипятильника с медной проволочкой в качестве индуктора внутри, рассчитана на мощность в 10килоВатт--применялась в качестве мощного источника имитирующего солнечное излучение, малая по мощности версия с мощностью в 3 килоВатта--примнялась как источник УФ-излучения для фотолитографии, а так же для наблюдения сроков деградации различных пластических масс под действием УФ, кстати так же способна имитировать солнечное излучение. В отличии от "ВКсШ", на одном из выходов на индукторе имеется таблеточный отражатель--выход излучения рассчитан в одно направление а не в обе стороны. Обе лампы сделаны из кварцевого стекла, соленоиды индукторов охлаждались дистиллятом воды. Рабочее тело ламп--Ксенон под давлением чуть ниже одной атмосферы.



2) А вот куда более необычная и монструозного вида высокочастотная индукционная ксеноновая шаровая (хотя она в виде цилиндра а не шара) лампа на 5 киловатт--"ВКсШ-5000".

По этой лампе информации практически нигде нет, хотя, мне она досталась новая в коробке, но увы, заводских документов на нее не было. Предположительно, что изготовлена лампа в Зеленограде на заводе "Стелла".
Сам центральный патрубок изготовлен либо из цериевого, либо из уранового стекла, от лампы Вуда флюоресцирует.
Смею предполагать, что оное чудо советских инженеров применялась в качестве мощного источника для накачки твердотельных лазеров на основе кристаллов и неодима, граната и подобных.
